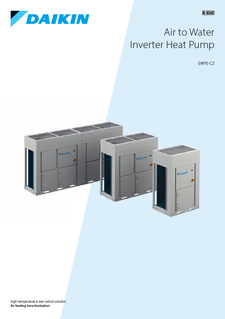

EWYE-CZ - Air to Water Inverter Heat Pump _Product catalogue_ECPEN24-423_English
PDF | 740.29KB
Solution bas carbone-haute température pour la décarbonation du chauffage
Version pompe à chaleur haute température avec un et deux circuits indépendants de réfrigérant, caractérisée par la conception compacte et optimisée de 1 à 4 ventilateurs en ligne.
Grande souplesse d'installation
La nouvelle pompe à chaleur Inverter faible puissance au R-454C EWYE-CZ est proposée en quatre configurations différentes à encombrement très compact malgré la puissance que ces unités peuvent générer. Cette série constitue par conséquent une excellente solution pour les projets devant relever des défis spatiaux, tels que les projets résidentiels, hôteliers et hospitaliers. Aucune contre-mesure de sécurité n’est nécessaire du fait que le R-454C est un réfrigérant de catégorie A2L, à l’instar du réfrigérant R-32 couramment utilisé.
Vue d'ensemble des produits
La solution la plus complète et la plus unique du marché pour la décarbonation L’unité EWYE-CZ génère une eau chaude jusqu’à 70 °C même dans les conditions extérieures les plus extrêmes. À savoir pendant la saison hivernale dans les pays nordiques (basse température extérieure) et même en été lorsqu’une production d’eau chaude sanitaire est toujours requise. L’unité EWYE-CZ peut en outre fonctionner dans des conditions à haut delta T, permettant l’alimentation en eau chaude à différentes applications de chauffage sur le lieu d’installation.
L’EWYE-CZ est disponible en 8 tailles avec une puissance de 16 à 70 kW, et toutes les unités sont équipées de compresseurs scroll à Inverter Daikin. Les ventilateurs utilisés sur l’EWYE-CZ sont également de conception Daikin. La gamme de produits intègre également une pompe à eau à Inverter, facilitant ainsi les opérations d’installation et permettant un gain de place.
Le produit est en outre disponible en configuration à niveau sonore réduit, une version particulièrement adaptée aux applications sensibles au bruit telles que les immeubles résidentiels, les hôtels et les hôpitaux. Le chauffage de confort peut être assuré dans de nombreuses applications différentes et en plus, l’EWYE-CZ permet une production d’eau chaude sanitaire, avec fonction de contrôle anti-légionelle pour le ballon de stockage externe.
Plage de fonctionnement
Avantages du produit
Technologie de base Daikin
Les compresseurs Scroll de Daikin peuvent bénéficier de la technologie Inverter qui augmente l’efficacité de cette série, tandis que l’injection de vapeur avec l’économiseur garantit les paliers de puissance de la série et une enveloppe de fonctionnement étendue pour le chauffage.
Les excellents niveaux d’efficacité énergétique sont également rendus possibles par les ventilateurs Daikin commandés par Inverter, avec une conception haute efficacité mettant en œuvre une résine renforcée de fibres de verre, pour des performances optimisées.
Les compresseurs Scroll à Inverter de Daikin et la pompe avec injection de vapeur font de cette nouvelle pompe à chaleur faible puissance au R-454C une série 100 % Inverter.
Échangeur de chaleur à tubes et ailettes (Cu/Al) Daikin : Échangeur de chaleur réversible optimisé pour un fonctionnement en mode chauffage dans les conditions les plus extrêmes. Les ailettes en aluminium sont recouvertes d’une couche de revêtement acrylique pour faciliter l’évacuation de l’humidité de condensation tout en assurant une résistance à la corrosion et une protection anti-UV.
Nouvelle technologie de compresseur avec injection de vapeur
Schéma de tuyauterie de réfrigérant avec économiseur pour injection de vapeur
Cycle de réfrigérant avec injection de vapeur
Gestion optimisée du dégivrage
Logique intégrée de dégivrage, optimisée pour permettre à des unités multiples de séquencer la non-simultanéité du cycle de dégivrage. Les installations avec jusqu’à 4 unités sont optimisées en termes d’impact général de dégivrage :
Moins d’eau dans les installations
Confort supérieur pour le client en raison de la chute de température minimisée
Uniformité de la charge thermique avec le temps
Faibles coûts d'exploitation
Grâce à sa conception 100 % Inverter, cette nouvelle unité peut parfaitement adapter son fonctionnement au profil de charge frigorifique et calorifique du bâtiment. Cette adaptation est particulièrement importante dans la mesure où elle assure des coûts d'exploitation réduits lorsque le système de CVC fonctionne sous charge partielle, ce qui représente la plus grande partie du temps de fonctionnement.
Solution en conformité avec la réglementation sur les gaz fluorés (F-Gas)
La nouvelle pompe à chaleur faible puissance à Inverter génère des niveaux bas d’émissions de CO2 directes et indirectes. Cette série est ainsi respectueuse de l’environnement, ce qui est également le résultat de l’utilisation du R-454C, un réfrigérant durable à faible PRP (148), en complète conformité avec la nouvelle réglementation F-Gas.
Contribution à la cote de construction écologique
Les protocoles de construction écologique les plus populaires sont BREEAM et LEED. Le modèle EWYE-CZ peut contribuer à l’obtention de crédits pour le projet lors de l’évaluation de l’efficacité énergétique du système hydronique, grâce aux compresseurs commandés par Inverter. Le PRP réduit du R-454C résulte également en une contribution possible lors de l’évaluation de l’impact des réfrigérants. En outre, l’accessoire réseau intelligent (Smart Grid) permet de commander la pompe à chaleur en optimisant les consommations lorsque de l’énergie renouvelable est produite. Ce qui résulte potentiellement en des crédits dans le cadre des protocoles BREEAM et LEED, en raison de la réduction de l’empreinte carbone.
