Chauffage et rafraîchissement simultanés avec le réfrigérant R-513A
Ce produit est équipé de compresseurs monovis à Inverter Daikin avec technologies VFD (« Variable Frequency Drive » - entraînement à fréquence variable) et VVR (« Variable Volume Ratio » - rapport volumétrique variable), et il fonctionne avec le réfrigérant R-513A au potentiel de réchauffement planétaire (PRP) très bas.
Sa plage de puissance s’étend de 400 à 800 kW en modes rafraîchissement et chauffage, avec un taux d’efficacité énergétique total (TER) atteignant 7,89. Il fonctionne par températures extérieures comprises entre -18 °C et +50 °C, avec des températures d'eau glacée de -8 °C (avec un mélange eau-glycol) à +20 °C, et des températures d'eau de chauffage de +30 °C à +60 °C.
Le résultat : le système EWYS-4Z peut être largement utilisé dans diverses applications, depuis les applications industrielles jusqu’aux immeubles commerciaux, en passant par les écoles et les hôpitaux. Il assure un fonctionnement fiable et des performances optimales dans une grande variété de lieux et de conditions météorologiques.
2 configurations sonores
|
|
Plage de puissance
De 400 à 800 kW en mode chauffage et rafraîchissement
Plage de fonctionnement
Avantages du produit
10 bonnes raisons de choisir notre système EWYS-4Z
Un fonctionnement efficace pour limiter les coûts d’exploitation
N° 1 - Régulation VFD et commande VVR
Eau glacée et eau chaude via un fonctionnement en mode air-eau et eau-eau toute l’année. Le VFD module efficacement la puissance de l’unité sous charge partielle, tandis que le VVR adapte le fonctionnement du compresseur aux conditions, pour une minimisation des pertes d’énergie.
N° 2 - PAS de courant de démarrage
Aucune pointe de courant au démarrage. Le courant de démarrage est en permanence inférieur au courant absorbé en conditions maximum de fonctionnement (FLA).
N° 3 - Facteur de puissance élevé
Le facteur de puissance de déplacement est toujours maintenu à plus de 0,95.
N° 4 - Confort rapide et faible volume d'eau requis
La variation de la puissance de sortie en relation directe avec les besoins frigorifiques et calorifiques du système lui permettent d’atteindre les conditions de consigne en moins d’une minute, ce qui permet un fonctionnement correct avec le même volume d’eau que celle d’une boucle de groupe d’eau glacée à Inverter version froid seul.
Une remarquable fiabilité
N° 5 - Circuits de réfrigérant
Deux circuits de réfrigérants distincts et indépendants assurant une sécurité et une facilité de maintenance optimales
N° 6 - Technologie VFD à refroidissement par réfrigérant
La technologie VFD Daikin à refroidissement par réfrigérant n'est pas affectée par les conditions environnementales (température extérieure, altitude ou qualité de l’air), ce qui assure une fiabilité inégalée.

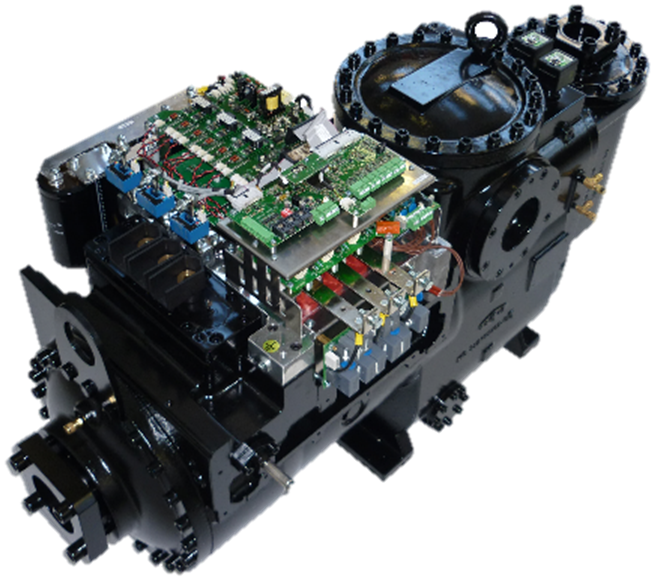

N° 7 - Compresseurs monovis
Les compresseurs monovis Daikin bénéficient de charges mécaniques hautement équilibrées, ce qui réduit les contraintes auxquelles les composants sont soumis, prolonge la durée de vie de l’unité et minimise les vibrations et les émissions sonores. L’excellente efficacité volumétrique des compresseurs les rend idéalement adaptés aux applications à vitesse variable.
Intégration d'une unité polyvalente à un plus grand système de CVC

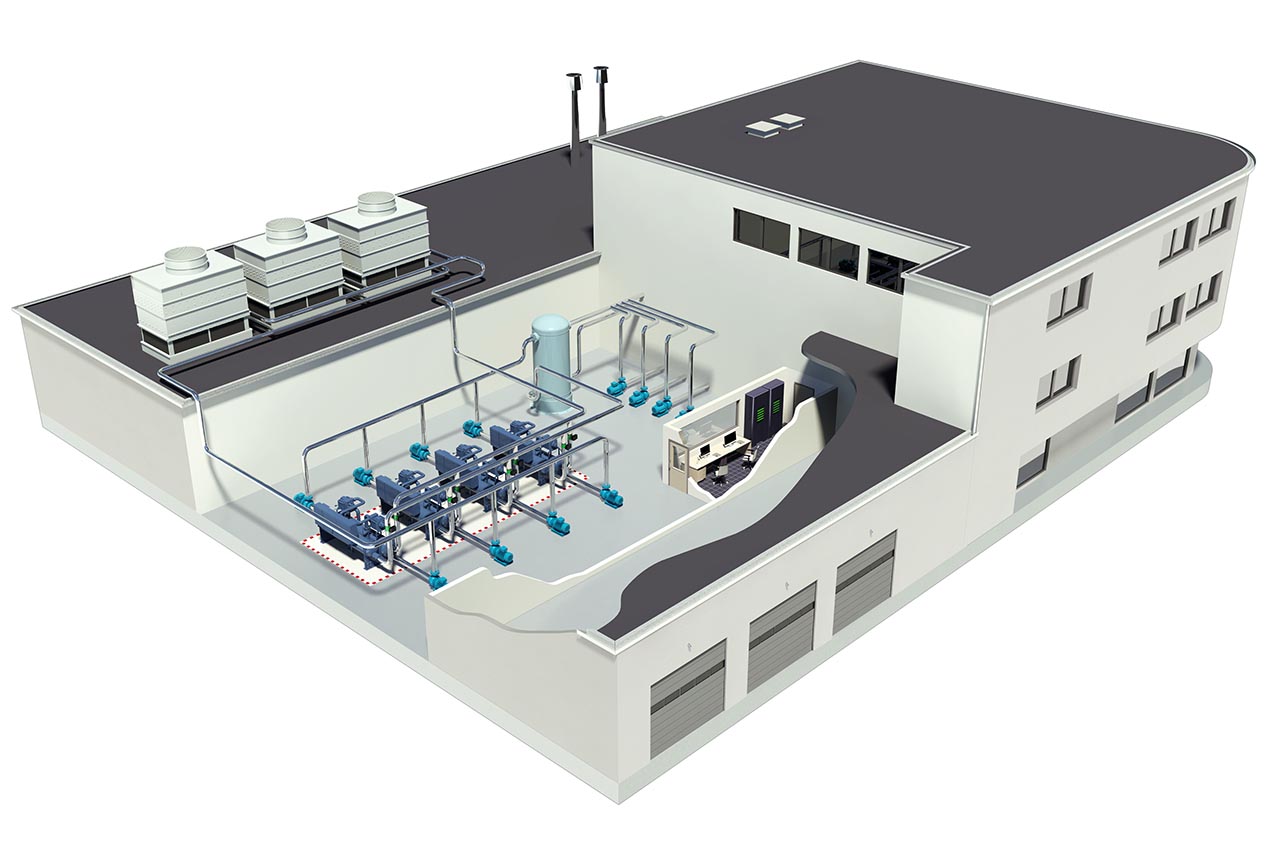

N° 8 - Intelligent Chiller Manager
Le système Daikin intelligent Chiller Manager (iCM) permet de piloter jusqu’à 8 unités dans un système, et gère le séquencement et la puissance de chaque unité pour atteindre la puissance globale requise tout en minimisant la consommation d’énergie. Ceci assure une gestion de la puissance des unités sans qu’un panneau de commande supplémentaire ne soit nécessaire, via l’utilisation des fonctionnalités logicielles de l’unité. Cette approche permet l’obtention d'une installation hautement rentable, avec prioritarisation de la fiabilité plutôt que de l’efficacité.
N° 9 - Système en cascade
Daikin iCM assure l’intégration correcte des unités EWYS-4Z à un système avec des types distincts d’unités, tels qu’un système à 4 tubes avec EWYS-4Z et un groupe d’eau glacée avec récupération de chaleur ou une pompe à chaleur avec vanne de commutation pour le changement de mode.
Dans les deux cas, il est possible de concevoir un système de CVC Daikin complet. Dans le deuxième cas, l’intégration avec des pompes à chaleur eau-eau (sous la même commande de système) permet une décarbonation complète du chauffage même lorsque les terminaux sont des radiateurs. En effet, un système Daikin en cascade peut être conçu pour l’approvisionnement en eau chaude jusqu’à une température de 75 °C, avec une unité EWYS- 4Z combinée à des pompes à chaleur à eau à compresseurs monovis, éventuellement également équipée de la technologie VFD, et disponible avec différentes options de réfrigérant (R-1234ze, R-513A, R-134a).
N° 10 Daikin on Site
EWYS-4Z intègre Daikin on Site, un système de surveillance connectée basé sur le Cloud qui assure le fonctionnement correct des équipements de rafraîchissement/refroidissement et de chauffage.
Ce système à distance permet aux responsables des installations d’identifier facilement les problèmes et de trouver les solutions adaptées lorsqu’une alarme se déclenche. Cette plateforme permet d’évaluer les paramètres en temps réel et rend ainsi possible la modification des réglages et les interventions à distance en cas de besoin.
L’unité est équipée d’un modem et d’une carte GSM, pour une connexion Internet autonome.
Applications produit
Rafraîchissement et chauffage

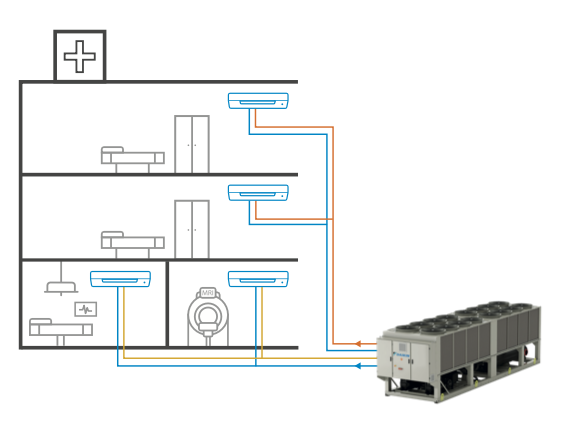

Rafraîchissement et chauffage d’ambiance
- Chauffage centralisé et besoin simultané de rafraîchissement. Les unités peuvent être gérées en configuration maître/esclave jusqu’à un groupe de 4 modules par maître
- Hôpitaux et bureaux
- Remplacement et nouvelles constructions
- Terminaux possibles :
- Chauffage
- Radiateurs (jusqu’à 60 °C)
- Plancher chauffant (30-35 °C)
- Ventilo-convecteurs (45 °C)
- Rafraîchissement
- Ventilo-convecteurs (7 °C)
- Chauffage
Rafraîchissement + Chauffage + Eau chaude sanitaire
Rafraîchissement et chauffage d'ambiance + Eau chaude sanitaire
- Chauffage centralisé et besoin simultané de rafraîchissement. Les unités peuvent être gérées en configuration maître/esclave jusqu’à un groupe de 4 modules par maître
- Hôpitaux et bureaux
- Remplacement et nouvelles constructions
- Terminaux possibles :
- Chauffage
- Radiateurs (jusqu’à 60 °C)
- Plancher chauffant (30-35 °C)
- Ventilo-convecteurs (45 °C)
- Rafraîchissement
- Ventilo-convecteurs (7 °C)
- Chauffage
