Hoeveel ruimte heeft een luchtwarmtepomp nodig?

Hoe luchtwarmtepompen werken

Luchtwarmtepomptechnologie haalt thermische energie uit de buitenlucht, zelfs bij vriestemperaturen. Het systeem zuigt lucht aan via de achterkant en zijkanten van de buitenunit, verwerkt die via een koelcyclus om warmte op te nemen en blaast vervolgens gekoelde lucht uit via de voorkant.

Het systeem bestaat uit drie belangrijke onderdelen:

• Een buitenunit van een warmtepomp die buiten is geplaatst
• Een tank voor sanitair warm water binnen, die doorgaans ongeveer 1 vierkante meter vloeroppervlak in beslag neemt
• In sommige gevallen wordt een buffertank gebruikt, met daarin extra warm water zodat de ketel minder vaak in- en uitgeschakeld moet worden

Moderne warmtepompen worden steeds vaker in nieuwbouwwoningen gebruikt, hoewel installatie achteraf ook een zeer haalbare optie blijft voor bestaande woningen met voldoende buitenruimte.

Minimale vereisten voor buitenruimte

De buitenunit van de luchtwarmtepomp moet zorgvuldig geplaatst worden, rekening houdend met specifieke vrije ruimtes. Er moet rond de unit minimaal 1 meter vrije ruimte zijn voor een goede luchtcirculatie. Dat is vooral belangrijk aan de voorkant, waar de unit gekoelde lucht naar buiten blaast.

Belangrijke ruimtevereisten:

• Minimaal 1 meter vrije ruimte voor de unit
• Minimaal 1 meter aan elke kant voor een goede luchtstroom
• Voldoende vrije ruimte aan de achterzijde voor de luchtinlaat
• Plaats de unit niet in de buurt van hoeken of in afgesloten ruimtes

Installatie in de buurt van hoeken is te vermijden, want de afgevoerde lucht kan tegen de muren weerkaatsen en opnieuw in de ruimte terechtkomen, waardoor de temperatuur van de toevoerlucht daalt en het systeemrendement afneemt.

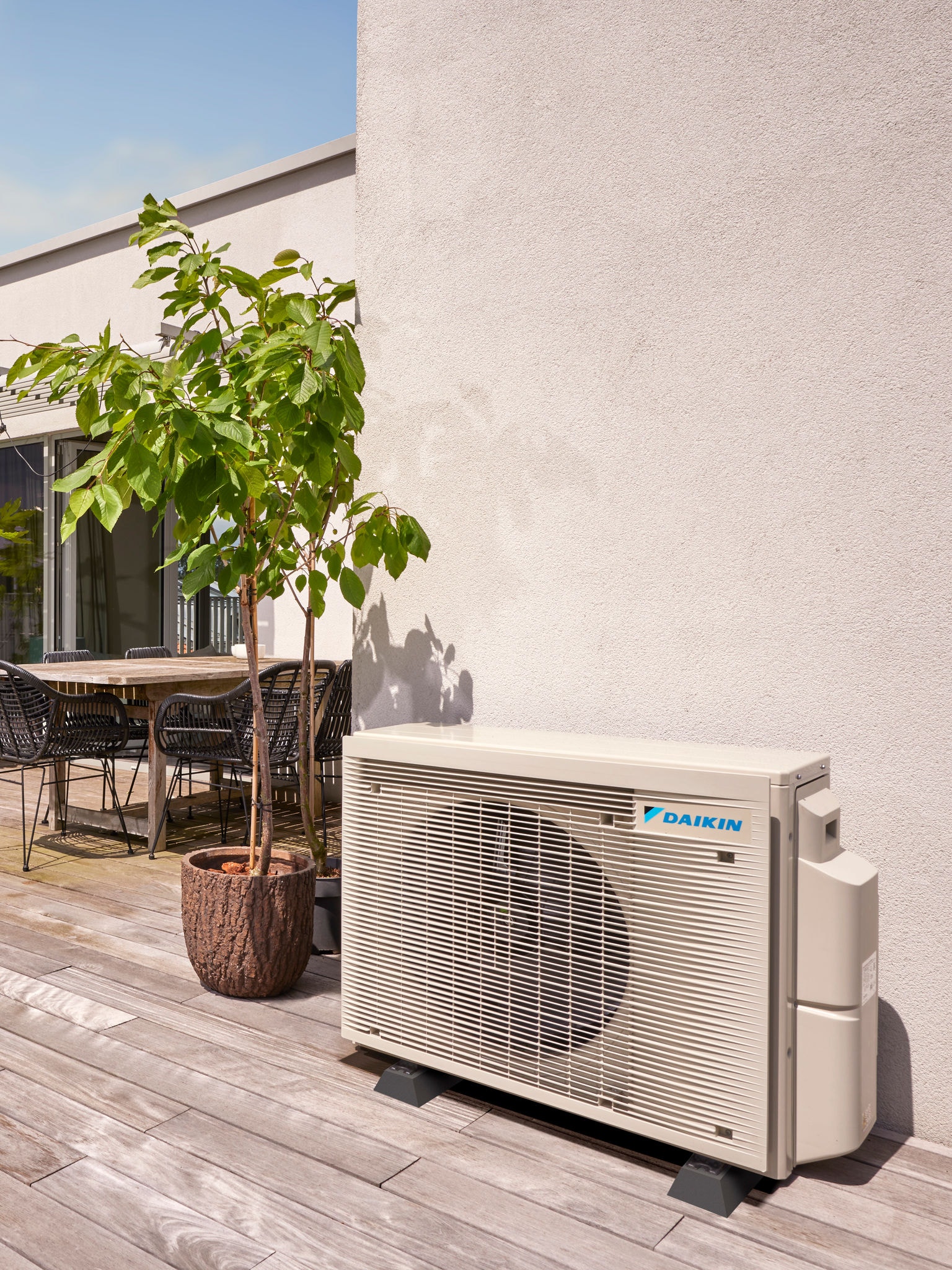

De ondergrond moet vlak, stevig en trillingsbestendig zijn. Meestal is dit een betonnen plaat of een aan de muur bevestigde, verstevigde beugel. De meeste tuinen, opritten of zijpaden zijn geschikt. Hoewel een schaduwrijke plaats enkele kleine voordelen kan bieden, is dit niet essentieel.

De moderne units van Daikin zijn ontworpen voor een stille werking, maar door ze uit de buurt van slaapkamerramen en scheidingen met buren te plaatsen, wordt het waargenomen geluid tot een minimum beperkt.

Overwegingen met betrekking tot de binnenruimte

De tank voor sanitair warm water is het belangrijkste onderdeel binnen en meestal:

• ongeveer 2 meter hoog
• ongeveer 80 cm x 80 cm grondoppervlakte

Dat past binnen de standaardafmetingen van een droogkast.

Gemiddeld capaciteitsbereik:

• 180-250 liter voor een gemiddeld huishouden
• Grotere volumes voor woningen die meer warm water nodig hebben
• Er zijn compacte modellen verkrijgbaar voor woningen met beperkte ruimte

Voor woningen waar de combiketel vervangen wordt, is dat belangrijk, aangezien er extra ruimte nodig is. Als de combiketel vervangen wordt, is het belangrijk om van tevoren te bepalen waar de extra tank komt te staan. De tank voor sanitair warm water komt bij voorkeur op de begane grond of de eerste verdieping, zo dicht mogelijk bij de buitenunit, om het rendement te maximaliseren. Bij woningen met bestaande warmwaterketels volstaat het doorgaans om die te vervangen door modellen die geschikt zijn voor warmtepompen.

Tanks kunnen ook in garages of op zolders geplaatst worden, maar dan kan het systeemrendement dalen omdat er door de koudere omgevingstemperatuur meer energie nodig is.

Ruimtebehoeften in één oogopslag

Monoblock of split: wat is het verschil?

Wie het verschil tussen monoblock- en splitwarmtepompsystemen begrijpt, kan de opstelling kiezen die het beste past bij de beschikbare ruimte en de installatieomstandigheden.

Monoblocksystemen:

Bij monoblocksystemen zitten alle hydraulische onderdelen in de buitenunit, waardoor er geen aparte hydraulische box binnen nodig is en de installatievereisten eenvoudiger zijn.

Belangrijkste voordelen:

• Autonome buitenunit
• Minimale vereisten voor de binnenruimte
• Eenvoudiger installatieproces
• Directe aansluiting op de verwarmingsinstallatie via geïsoleerde leidingen

Splitsystemen:

Bij splitsystemen zijn de onderdelen verdeeld over buiten- en binnenunits. De hydrobox binnen is doorgaans ongeveer 0,7 m (hoogte) × 0,3 m (diepte) × 0,4 m (breedte) groot – wat ongeveer overeenkomt met een gewone gasketel.

Deze configuratie:

• vergt extra ruimte binnen
• kan, afhankelijk van de woningindeling, meer flexibiliteit bij de installatie bieden

Bij woningen met beperkte binnenruimte zijn monoblocksystemen vaak praktischer, omdat er alleen ruimte nodig is voor de tank voor sanitair warm water en niet voor meerdere binnenonderdelen.

De pompgrootte en -capaciteit bepalen

Om een warmtepomp goed te dimensioneren, zijn nauwkeurige berekeningen nodig op basis van verschillende woningspecifieke factoren. De juiste systeemgrootte hangt af van een gedetailleerde beoordeling van:

• Afmetingen van de woning
• Isolatiekwaliteit
• Warmteverlies
• Verwachte vraag naar warm water

Gemiddelde systeemspecificaties:

• Buitenunits: 1-1,5 meter hoog, 0,5-1 meter breed
• Capaciteitsbereik: Vermogen van 5 kW tot 16 kW
• Voor grotere woningen zijn units nodig die tot de hogere capaciteitsklasse behoren

In woningen met betere isolatie en moderne bouwnormen zijn kleinere systemen vaak voldoende. Dit zorgt voor een kleinere benodigde ruimte voor de apparatuur en lagere installatiekosten. Elke extra kilowatt aan capaciteit leidt doorgaans tot iets grotere afmetingen van de apparatuur en meer benodigde ruimte.

Professionele installateurs voeren per ruimte gedetailleerde warmteverliesberekeningen uit, rekening houdend met de afmetingen van de ramen, de wandconstructie, de dakisolatie en de verwachte gebruikspatronen. Deze technische beoordeling zorgt ervoor dat het gekozen systeem een evenwicht biedt tussen verwarmingsprestaties en de beschikbare installatieruimte en voorkomt dat het systeem te klein is en moeite heeft om de woning te verwarmen, of te groot en energie verspilt door een inefficiënte werking.

Vrije ruimte voor toegang en onderhoud

Het is essentieel dat er rondom de warmtepomp voldoende ruimte is om erbij te kunnen, zodat de warmtepomp op lange termijn goed blijft presteren en het onderhoud kostenefficiënt verloopt. Technici hebben ruimte nodig om onderhoud aan onderdelen uit te voeren, zowel buiten als binnen.

Toegankelijkheidsvereisten voor onderhoud:

• Minimaal 300 mm vrije ruimte aan meerdere zijden van de buitenunit
• Vrije toegang tot interne onderdelen, waaronder de tank voor sanitair warm water en de bedieningselementen
• Vrije koelmiddel- en waterleidingen

Dankzij deze ruimte kunnen technici ongehinderd bij de panelen komen, het koelmiddelpeil controleren, de convectoren reinigen en vuil verwijderen. Ook voor interne onderdelen moet er onbelemmerde toegang zijn voor essentiële onderhoudswerken zoals doorspoelen, aftappen en elektriciteitswerken.

Met een goede toegankelijkheid kunnen woningeigenaren of technici tijdens routine-inspecties de prestaties van het systeem controleren, op lekken controleren en nagaan of alles goed werkt. Een vanaf het begin goed geplande toegang draagt bij aan lagere onderhoudskosten, voorkomt storingen en zorgt ervoor dat het systeem gedurende de hele levensduur efficiënt werkt.

Beheer van geluid en luchtstroom

Moderne luchtwarmtepompen zijn ontworpen om stil te werken, maar de plaatsing is nog steeds cruciaal voor zowel het geluid als het systeemrendement. De nieuwste units van Daikin hebben geavanceerde geluidsdempingstechnologie, maar een doordachte plaatsing blijft belangrijk.

Richtlijnen voor optimale plaatsing:

• Plaats de unit niet direct onder een slaapkamerraam
• Hou afstand tot gemeenschappelijke scheidingsmuren
• Zorg dat de luchtstroom rondom vrij en onbelemmerd is
• Plaats de unit niet in afgesloten hoeken of krappe ruimtes

De unit heeft een vrije luchtstroom nodig om de warmteopname zo efficiënt mogelijk te maken en de levensduur van het systeem te verlengen. Een beperkte luchtcirculatie zorgt ervoor dat de unit harder moet werken, waardoor de seizoensgebonden prestatiecoëfficiënt (SCOP) mogelijk daalt en de werkingskosten stijgen.

De warmtepomp zuigt lucht aan via de achterkant en de zijkanten en blaast die vervolgens via de voorkant weer uit, waardoor de ruimte aan de achterkant cruciaal is voor een optimale werking. Plaats de unit uit de buurt van grote struiken, hekken of andere obstakels die de luchtstroom kunnen belemmeren, zodat die onder uiteenlopende weersomstandigheden consistent presteert.

Ruimtebesparende oplossingen en installatietips

Ook woningen met beperkte buitenruimte kunnen uitgerust worden met een luchtwarmtepomp, als het ontwerp op de juiste manier wordt aangepakt. Voor kleinere rijwoningen of woningen met een kleine tuin kunnen installateurs compacte of flexibele oplossingen aanbevelen, zoals smalle tanks voor sanitair warm water, die even functioneel zijn maar minder binnenruimte innemen.

Ruimtebesparende opties:

• Wandunits voor ruimtes met beperkte grondoppervlakte
• Compacte warmtepompmodellen met een kleinere grondoppervlakte
• Smalle tanks voor sanitair warm water
• Strategisch gebruik van technische ruimtes of bestaande kasten

De beschikbare kastruimte kan optimaal benut worden door de tank voor sanitair warm water en de regelapparatuur goed te plaatsen, waarbij vaak gebruik wordt gemaakt van de standaardafmetingen van een droogkast van ongeveer 80 cm x 80 cm. Technische ruimtes zijn de ideale plek voor interne componenten, omdat ze een toegankelijke maar toch onopvallende ruimte bieden, weg van de belangrijkste woonruimtes.

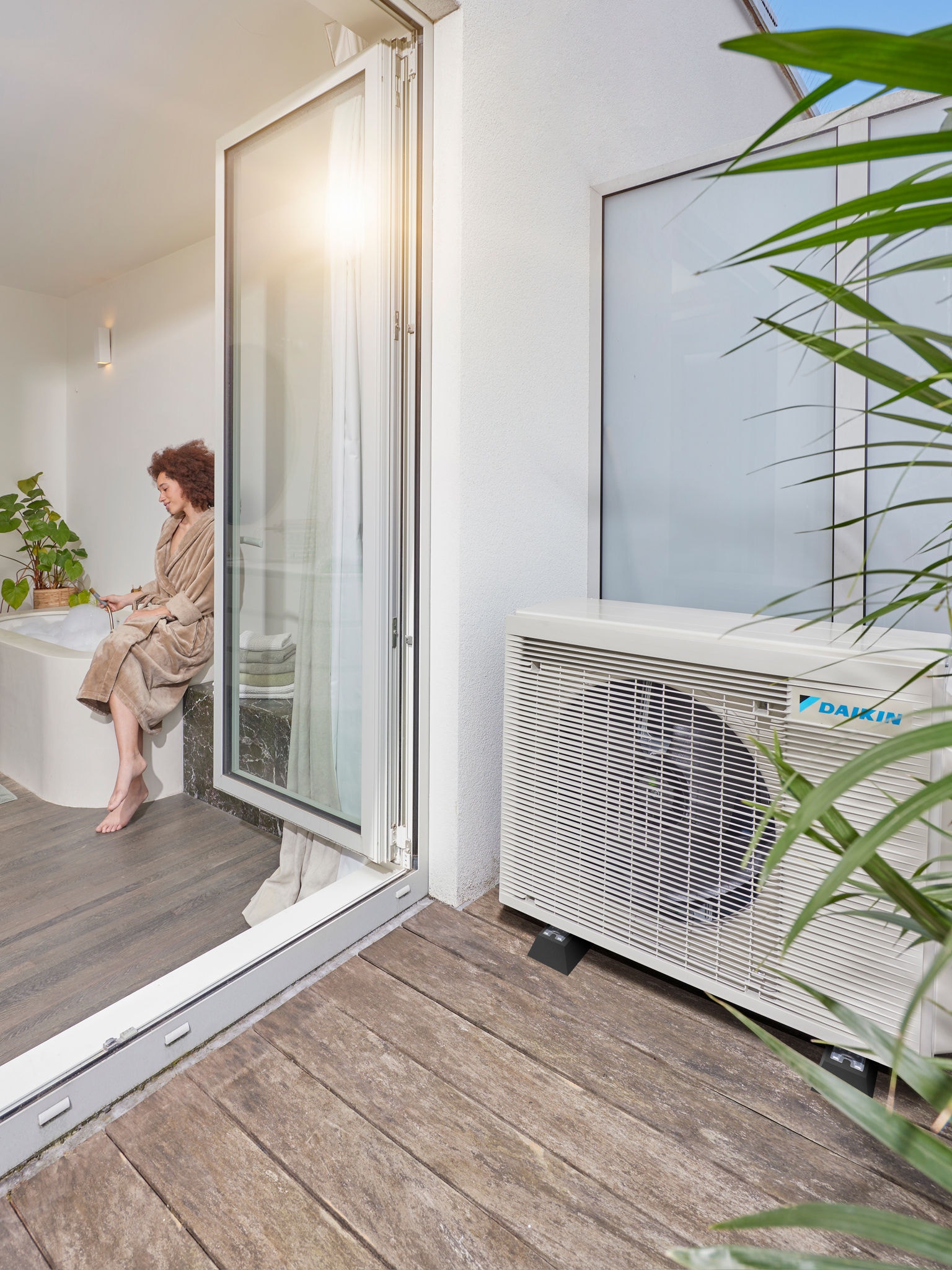

Zijgevels, smalle steegjes en compacte tuinen blijken vaak geschikt te zijn voor een buitenunit. Zolang er minimaal 1 meter vrije ruimte is, zijn zelfs krappe ruimtes vaak geschikt.

Naleving en lokale regelgeving

Warmtepompinstallaties moeten aan de bouwvoorschriften voldoen, die per type onroerend goed en per land verschillen. In veel gevallen vallen luchtwarmtepompen onder de categorie toegestane bouwactiviteiten, wat betekent dat er voor de meeste residentiële installaties geen formele bouwvergunning nodig is, hoewel er wel aan specifieke voorwaarden moet worden voldaan met betrekking tot geluidsniveaus en afstanden tot de eigendomsgrenzen.

Regelgevingsaspecten:

• Minimale afstanden tot scheidingsmuren en ramen
• Maximale geluidsniveaus aan de perceelgrenzen
• Aanvullende beperkingen voor beschermde gebouwen of beschermde gebieden
• Aangifte bij de bouwinspectie voor ingrijpende loodgieters- en elektriciteitswerkzaamheden

Professionele installateurs beoordelen deze vereisten tijdens het eerste locatieonderzoek, zodat de voorgestelde installaties aan alle geldende voorschriften voldoen.

Wanneer er al in een vroeg stadium van de planningsfase overleg plaatsvindt met professionele installateurs, kunnen mogelijke problemen met voorschriften gesignaleerd en opgelost worden voordat er definitieve keuzes worden gemaakt over specifieke apparatuur of de plaatsing ervan. Een goed begrip van de wettelijke voorschriften vanaf het begin voorkomt kostbare aanpassingen, vertragingen of handhavingsmaatregelen na de installatie.

Energierendement en invloed van de indeling

De plaatsing van een warmtepomp heeft een directe invloed op het energierendement en de werkingskosten. Systemen met voldoende ruimte en luchtstroom presteren optimaal wat betreft de seizoensgebonden prestatiecoëfficiënt (SCOP), terwijl systemen die te krap staan of slecht geplaatst zijn, mogelijk minder goed presteren.

Het verband tussen de vrije ruimte en de prestaties vloeit voort uit de luchtstroomdynamica. Door de beperkte luchttoevoer moet de compressor harder werken, waardoor het stroomverbruik toeneemt en de warmteopbrengst per verbruikte kilowatt afneemt. Wanneer koude lucht door nabijgelegen muren wordt weerkaatst en opnieuw in de ruimte wordt geblazen, daalt de gemiddelde temperatuur van de binnenkomende lucht, waardoor warmte onttrekken meer energie kost.

Belangrijke factoren voor de efficiëntie:

• Voldoende vrije ruimte voor luchtstroom
• Strategische plaatsing om warmteverlies tot een minimum te beperken
• Professioneel systeemontwerp voor een maximale levensduur van het systeem
• Minder onderhoud dankzij toegankelijke indelingen

Ook de plaatsing van interne onderdelen heeft een invloed op het rendement. Goed ontworpen installaties zorgen voor lagere verwarmingskosten, verlengen de levensduur van het systeem en garanderen consistente prestaties.

Conclusie: ruimteplanning stimuleert de prestaties

Een goede installatie van een luchtwarmtepomp hangt af van een zorgvuldige ruimtelijke planning, rekening houdend met de benodigde apparatuur, de toegankelijkheid en het rendement op de lange termijn. Woningeigenaren moeten rekening houden met een vrije ruimte van ten minste 1 meter rondom de buitenunit, naast de benodigde ruimte binnen voor een tank voor sanitair warm water. Door de installatie toekomstbestendig te maken, zijn de kosten op de lange termijn lager, het onderhoud eenvoudiger en de algemene systeemprestaties beter.

Belangrijkste conclusies

• Buitenunits hebben minimaal 1 meter vrije ruimte nodig voor een optimale luchtstroom en een optimaal rendement
• Warmwaterketels voor binnen hebben doorgaans een vloeroppervlak van ongeveer 80 cm x 80 cm en een hoogte van ongeveer 2 m nodig
• Monoblocksystemen nemen minder ruimte in beslag
• Professionele locatieonderzoeken garanderen een juiste dimensionering en naleving van de regelgeving
• Goed doordachte indelingen zorgen voor meer rendement, een langere levensduur en lagere werkingskosten
