sécurité gaz fluorés Daikin

Découvrez-en plus sur les différentes normes relatives à la sécurité en matière de gaz fluorés

Conformité avec les législations les plus rigoureuses en matière de santé et de sécurité.

Saviez-vous qu'il existe différentes normes relatives aux réglementations sur les gaz fluorés ?

En fait, 2 normes sont appliquées pour couvrir les réglementations de sécurité pour le R-32 :

  • EN378:2016 - norme générale sur les réfrigérants
  • CEI 60335-2-40 (Éd.6) - norme spécifique aux produits pompe à chaleur

Depuis la 6e édition de la norme produit CEI, des mesures supplémentaires ont été introduites pour faciliter les installations VRF au R-32… sous réserve d'une mise en œuvre correcte par le fabricant ou l'installateur.

« Chez Daikin, nous nous sommes toujours engagés à assumer autant que possible la responsabilité de l'installation de nos systèmes dans la mesure où les installateurs respectent des instructions claires et simples d'installation.. »

Pour le VRV 5, nous avons intégré en usine 2 mesures pour assurer la non-responsabilité de nos partenaires installateurs et la totale conformité de l'unité avec la norme CEI 60325-2-40 (Éd.6).

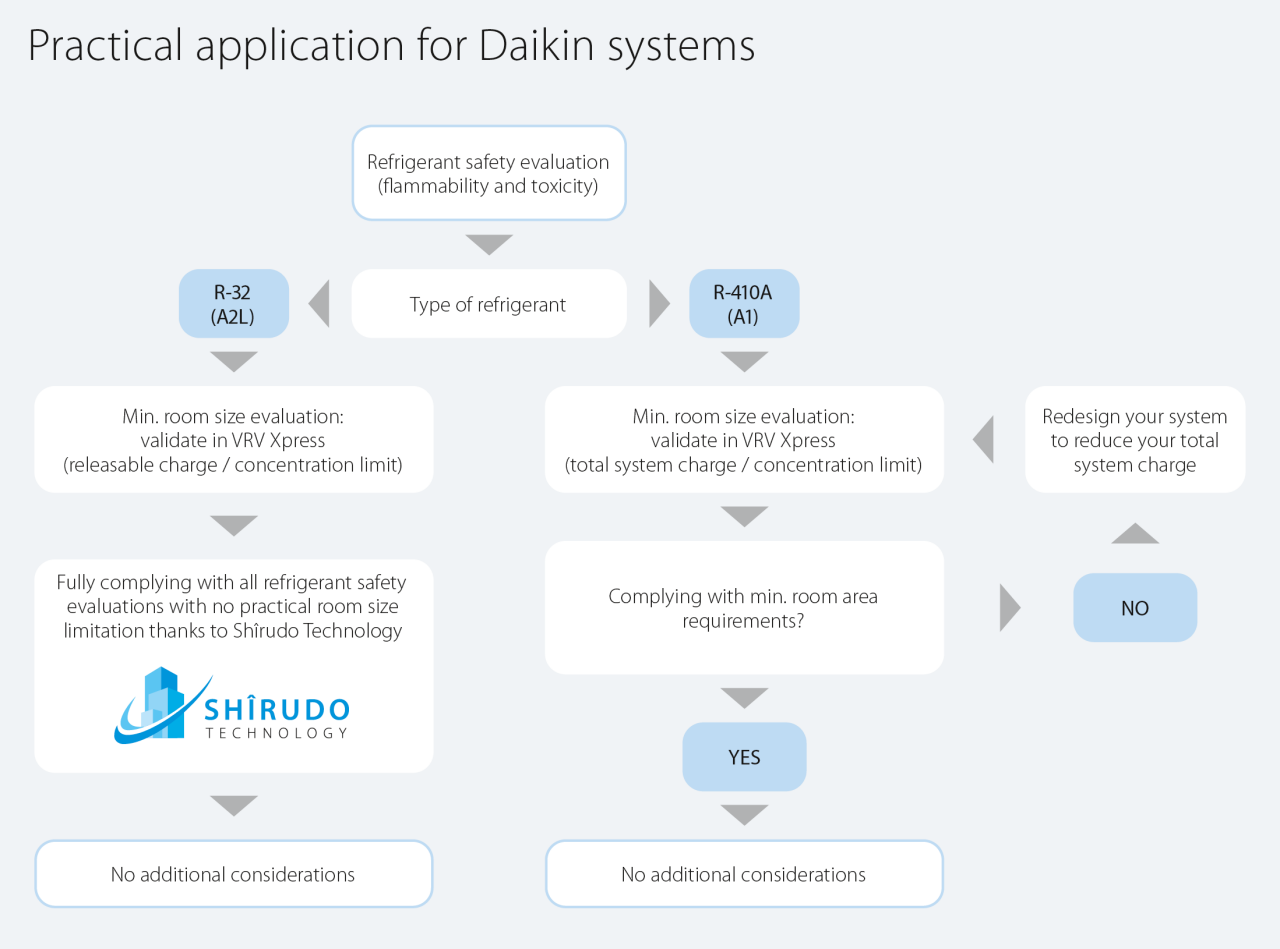

Comment les 2 normes sont-elles appliquées dans la pratique ?

La norme EN378:2016 stipule que si le sujet est traité par une norme produit spécifique, celle-ci prévaut sur la norme générique. L'inflammabilité est par conséquent couverte par la norme CEI 60335-2-40 (Éd.6).

Norme gaz fluorés Daikin

Du fait de la combinaison de ces normes, la classification des réfrigérants est la suivante :

Inflammabilité Toxicité
Toxicité inférieure Toxicité supérieure
Aucune propagation de flamme A1 B1
Inflammabilité inférieure A2L* R-32 B2L*
A2 B2
Inflammabilité supérieure A3 B3
*A2L et B2L sont des réfrigérants à inflammabilité inférieure avec une vitesse de combustion maximale ≤ 10 cm/s

La toxicité et l'inflammabilité ont toutes les deux un impact sur la surface minimale de la pièce dans laquelle l'unité peut être installée.

Quel est le lien entre la surface de la pièce et les mesures appliquées ?

Que faut-il prendre en compte en termes de mesures supplémentaires pour le R-32 ?

Vue d'ensemble des limitations de surface pour les normes EN378:2016 et CEI 60335-2-40 (Éd.6)

Toxicité

Bien que le R-410A et le R-32 soient tous les deux des réfrigérants de classe A pour la norme EN378:2016, leurs limites de toxicité sont légèrement différentes : 0,30 kg/m3 pour le R-32 contre 0,44 kg/m3 pour le R-410A.

D'un autre côté, la charge de réfrigérant pour le R-32 est inférieure, ce qui résulte en uniquement une légère modification de limitation de surface de pièce


Inflammabilité

La norme produit CEI 60335-2-40 (Éd.6) spécifie toutes les informations relatives au volume total de réfrigérant et à la surface minimale de pièce, en fonction des mesures supplémentaires mises en œuvre.

Graphique d'inflammabilité

Zone 1 : Zone d'application sans aucune mesure

  • Les systèmes split et Sky Air appartiennent à cette zone grâce à des charges de réfrigérant très réduites.
  • Une installation mini VRV type, avec 6,5 kg de réfrigérant, nécessiterait une surface minimale de pièce de 39 m2 (1)

Zone 2 : Zone d'application étendue pour le VRV 5, avec 2 mesures mises en œuvre en usine.

  • La méthode Daikin, qui permet l'utilisation du système VRV à son plein potentiel, avec une surface minimale de pièce atteignant 10,0 m2(1)

(1) Pour les systèmes à charge de réfrigérant de 6,5 kg et des unités intérieures installées à une hauteur minimale de 1,8 m et au-dessus du sous-sol le plus bas

Une flexibilité inégalée, par Daikin

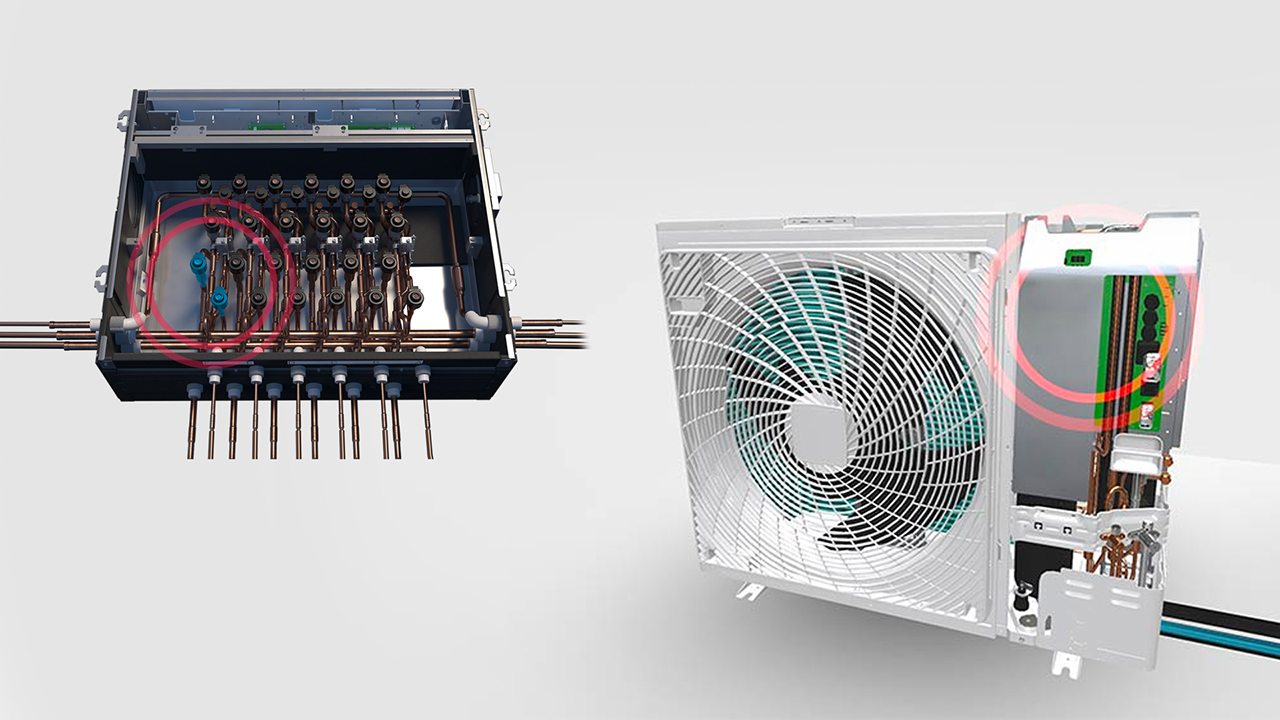

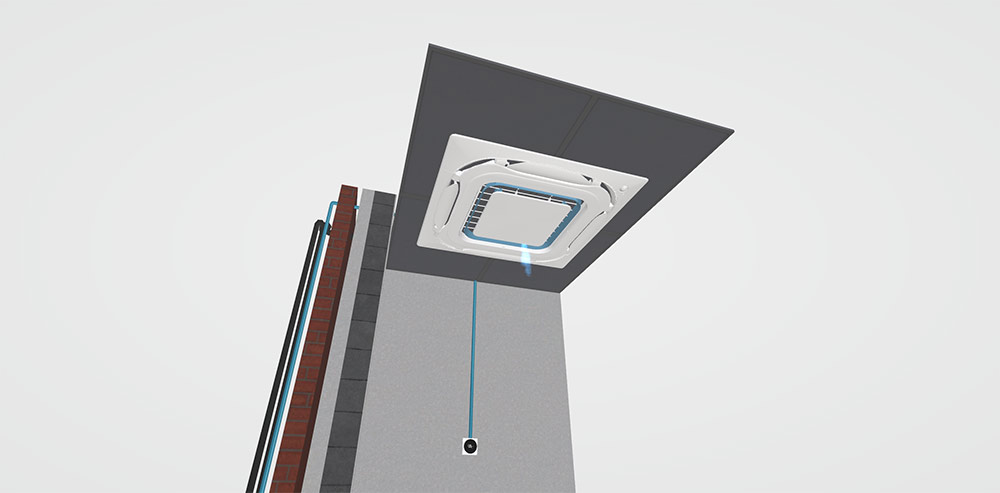

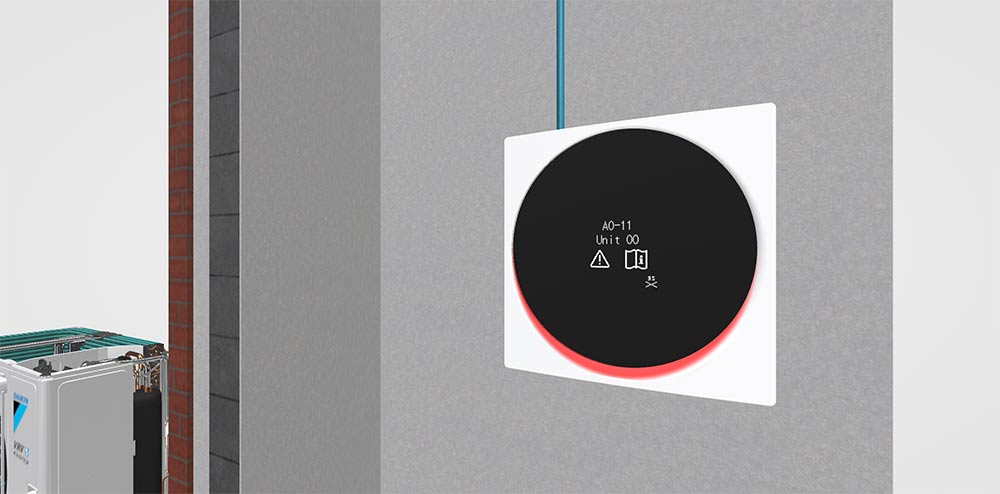

Une flexibilité inégalée : deux mesures, système intégré

  • Aucun coût ni calcul supplémentaires nécessaires pour mettre en œuvre les mesures sur le terrain
  • Aucun problème ni besoin de temps supplémentaire pendant l'installation
  • Aucun risque d'erreur, grâce au logiciel de sélection Xpress

Testée et approuvée par un organisme tiers
