EWA/FD/H/S-TZ D

De nieuwe generatie luchtgekoelde invertergestuurde schroefkoelaggregaten van Daikin met koelmiddel R-1234ze, R-513A en R134a

TZ D-koelaggregaten met geïntegreerde vrije koeling

2 productversies

  • Standaard koelaggregaat
  • Koelaggregaat met functie vrije koeling

3 koelmiddelproducten beschikbaar

  • R-1234ze (EWA/FH)
  • R- 513A (EWA/FS)
  • R-134a (EWA/FD)

4 rendementsniveaus

  • Blauw (B-)
  • Zilver (S-)
  • Goud (X-)
  • Platinum (P-)

Capaciteitsbereik

Werkbereik

Productoverzicht

  • Installatie buiten

  • Actief harmonisch filter

  • Bewaking van prestaties

  • VFD-monoschroefcompressor

  • Borstelloze ventilatoren

  • Pijpenbundelverdamper met directe expansie

Productvoordelen

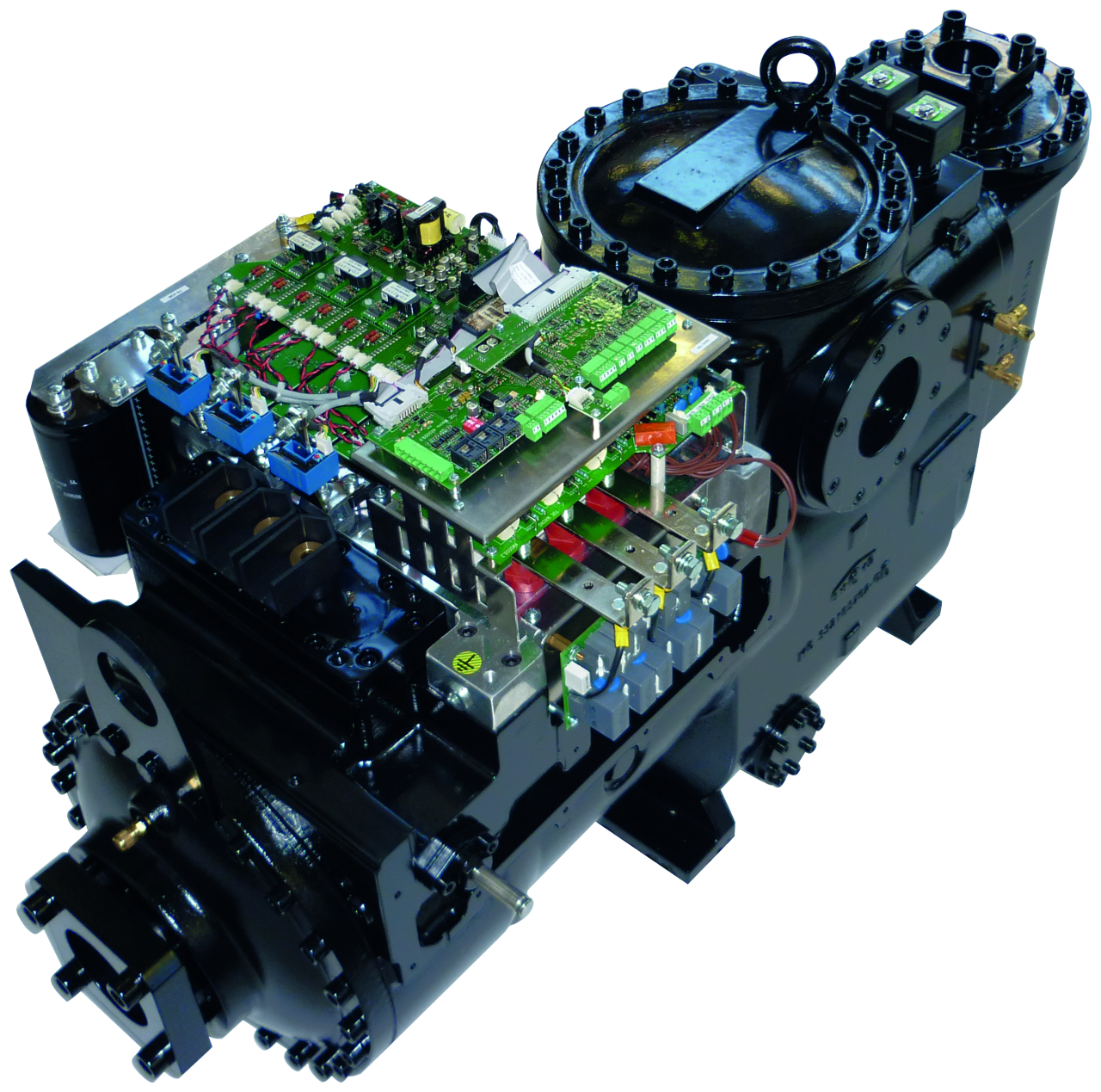

1. Monoschroefcompressor van Daikin

De monoschroefcompressor van Daikin. Dit type technologie is ontworpen om uiterst betrouwbaar te zijn, zelfs in extreme omstandigheden. Omdat de hoofdrotor zowel in radiale als axiale richting is uitgebalanceerd, is het compressorlager uitzonderlijk betrouwbaar.

2. Uitstekende betrouwbaarheid dankzij Daikins zelf ontwikkelde inverter

Twee afzonderlijke en onafhankelijke koelmiddelcircuits voor maximale veiligheid en onderhoudsgemak.

3. Geavanceerde efficiëntie dankzij Daikins eigen VFD en variabele volumeverhouding.

VFD van Daikin laat de unit optimaal werken, waardoor de bedrijfskosten in alle omstandigheden lager zijn en onder controle blijven. De intern ontwikkelde monoschroefcompressor is geïntegreerd met de variabele volumeverhouding (VVR), die de compressieverhouding moduleert om het compressorrendement te verbeteren bij variërende omgevingsomstandigheden.

AIRCONDITIONING: EEN NOODZAAK DIE DE BEDRIJFSKOSTEN BEÏNVLOEDT

DAIKIN: EEN VERSTANDIGE KEUZE OM DE BEDRIJFSKOSTEN TE VERLAGEN


4. Ingebouwd actief harmonisch filter van Daikin

Actieve harmonische filters (AHF's) verminderen harmonische vervorming in elektrische systemen en compenseren harmonische stromen in realtime, waardoor de vermogenskwaliteit van het systeem verbetert. Het actief harmonisch filter van Daikin is volledig geïntegreerd in het koelaggregaat.

Volledig geïntegreerd betekent:

  • geen extra ruimte nodig
  • geen extra installatieactiviteit
  • de volledige assemblage is in de fabriek getest
  • geen extra onderhoud nodig

5. TZ D-units van Daikin zijn zeer compact

Ondanks de modus met vrije koeling zijn de TZ D-units van Daikin uiterst compact. Dat is te danken aan een speciaal herontwerp van het condensorgedeelte, dat niet alleen minder ruimte in beslag neemt, maar ook het algemene rendement van het systeem verbetert.

6. Voor de configuratie met vrije koeling is geen extra ruimte vereist

Ze nemen niet meer ruimte in dan een standaard koelaggregaat zonder vrije koeling.

Integratie van opties

7. Groot werkingsbereik

De TZ D-units werken in veel verschillende omstandigheden, waardoor ze geschikt zijn voor een groot aantal toepassingen. Ze kunnen gekoeld water leveren voor toepassingen zoals ijsbanen met temperaturen tot -15°C, maar ze zijn ook geschikt voor datacenters die hogere verdamperuittredetemperaturen tot 30°C nodig hebben. Deze veelzijdigheid zorgt voor een uitzonderlijke flexibiliteit, waardoor TZ D-units doeltreffend kunnen werken in heel wat verschillende omgevingen en klimaten.

Werkingsbereik

Warmterecuperatie om het energieverbruik te optimaliseren

8. De mogelijkheid om opties voor totale of gedeeltelijke warmterecuperatie te integreren

Hierdoor kan de tijdens het koelproces geproduceerde warmte geheel of gedeeltelijk teruggewonnen worden. Dat verbetert het energierendement en verlaagt de bedrijfskosten. Bij volledige warmterecuperatie heeft de unit een extra condensor per circuit om warm water te produceren. Bij gedeeltelijke warmterecuperatie heeft de unit één oververhittingskoeler per circuit om warm water te produceren. Met dit warmterecuperatiesysteem kan warm water geproduceerd worden voor specifieke toepassingen.

Als warmterecuperatie AAN staat, is het rendement van de unit waarmee rekening moet worden gehouden niet de EER (energie-efficiëntieverhouding), die alleen verwijst naar het koelingseffect van de unit. Met warmterecuperatie levert de unit ook verwarmingsenergie die anders nog door een andere bron geleverd zou moeten worden. De totale efficiëntieverhouding wordt gedefinieerd als:

TER = koelcapaciteit + verwarmingscapaciteit
───────────────────────────────
Vermogeninput

Een handige integratie voor uiteenlopende toepassingen

  • Verwarming van ruimtes

  • Voorverwarming voor processen

  • Warm sanitair water

9. Prestatiebewaking als optie beschikbaar

De prestatie-informatie van de unit is direct beschikbaar via de controller, die zowel realtime gegevens als de historische prestaties van de unit weergeeft. Zo kan het rendement van de unit gecontroleerd worden en kunnen de nodige aanpassingen gebeuren voor optimale prestaties. Door prestatiegegevens bij te houden, is het mogelijk om afwijkingen in een vroeg stadium te identificeren, waardoor potentiële problemen opgespoord en opgelost kunnen worden voordat ze tot storingen leiden.

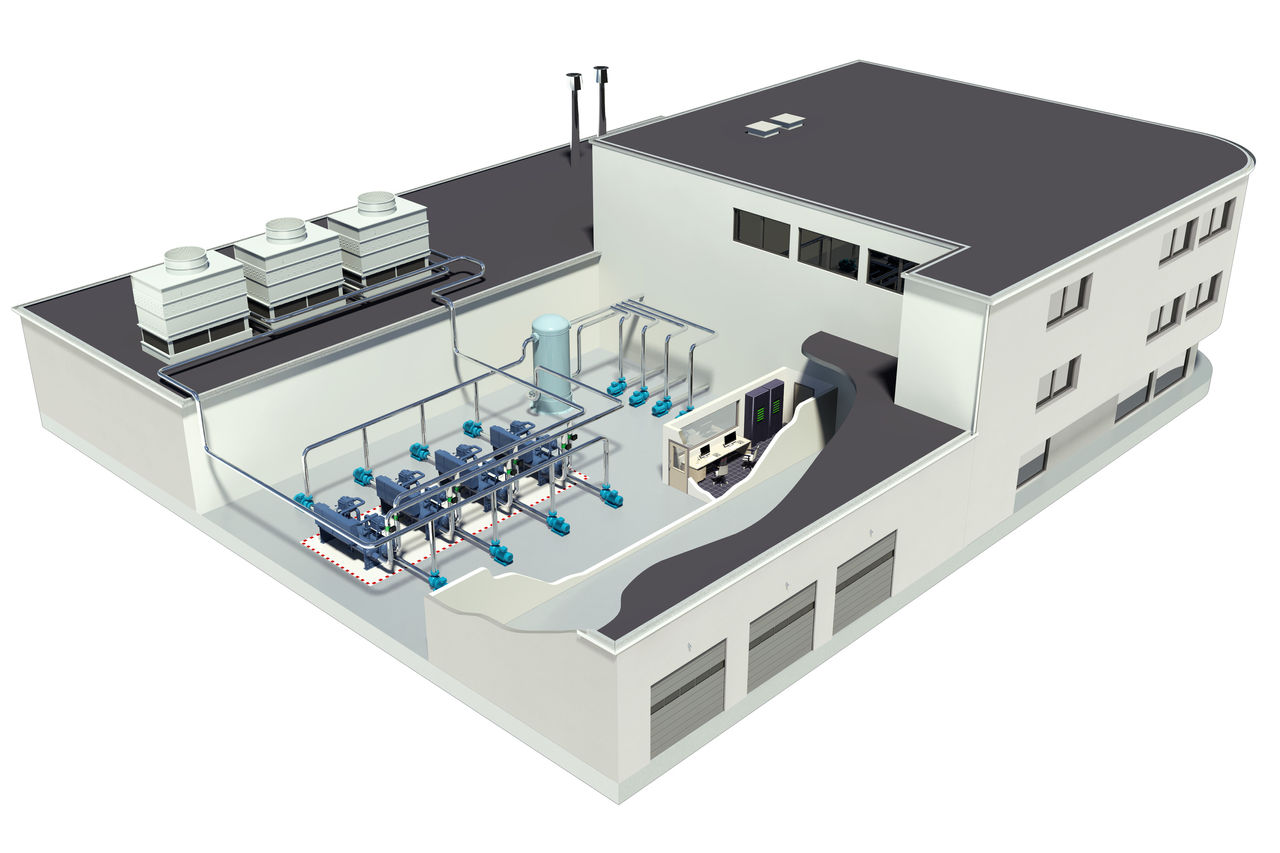

10. Deze units kunnen worden geïntegreerd in een complex systeem met meerdere Daikin-units

Een goed beheer van deze groep units is essentieel om de bedrijfsuren te optimaliseren en een goede werking te garanderen. Dat kan met de optie Intelligent Chiller Manager (iCM), die systemen met maximaal 8 units optimaliseert, en Daikin on Site, de cloudtool voor bewaking op afstand. Daikin iCM kan aangesloten worden op Daikin on Site, een cloudbewakingsplatform dat communiceert met gebouwbeheersystemen (BMS).

Configuratie met vrije koeling

Open circuit (met glycol)

Een systeem met vrije koeling is ontworpen om de vloeistof te koelen door koude energie uit de omgeving te gebruiken. Wanneer de omgevingstemperatuur buiten hoger is dan de vloeistoftemperatuur, levert de unit de koelcapaciteit door alleen de compressoren te gebruiken (mechanische koelmodus). Als de omgevingstemperatuur daalt tot onder de temperatuur van de vloeistof die de unit binnenkomt, kan er buitenlucht gebruikt worden om de vloeistof te koelen voordat die de verdamper bereikt. Er wordt dan overgeschakeld van gedeeltelijke naar volledige vrije koeling, afhankelijk van de variatie in omgevingstemperatuur.

Gesloten circuit (zonder glycol)

De gesoldeerde platenwarmtewisselaar van de unit vormt een gesloten circuit met de vrij koelende wisselaar en een speciale pomp. In dit systeem zit de glycol in het gesloten circuit. De glycolvrije optie werkt met een “gesloten circuit” en biedt een conforme en efficiënte oplossing voor toepassingen waarbij het vermijden van glycol de voorkeur heeft. Een van de voordelen is een aanzienlijke kostenbesparing, omdat het onderhoud eenvoudiger is en het algemene rendement verbetert als er geen glycol in het systeem van de klant zit. In industriële processen is er minder kans op besmetting, zodat de productkwaliteit niet in gevaar komt.

De 3 belangrijkste voordelen van glycolvrije configuraties

  • Geen risico op procesbesmetting

  • Lager energieverbruik dan bij pompsystemen

  • Lagere onderhoudskosten HVAC-installatie
